• IR燈總加熱功率：10KW
• IR燈：20*500W（兩段溫區）
• 溫區輸送寬度：500mm
• IR放置結構：輸送帶上方
• 溫區內膽用不銹鋼，適合無塵車間使用；
• 溫度范圍：室溫~200度；
• 溫區總長：3000mm
• 二段溫區單獨控制： 500W*10支為一段溫區；
• 每段溫區1.5米；
• IR燧道爐輸送部分
• 輸送速度：1-10米/min
• 輸送寬度：500mm
• 輸送材料：特氟龍網帶
• 輸送輥筒：采用表面鍍鋅輥花，確保輸送平穩；
• 進出料端高度可調：1-100mm

• IR燧道爐控制部分
• IR室內每段溫區各設置一個攪伴風機，確保溫度均勻；
• 攪伴風機置于機體上方；
• 機體上方每段溫區一個排氣孔，便于工作
• 后整機散熱用；
• 電源排線方式：均按國標布線；
• 電源接線：380VAC  50HZ；
• IR燧道爐控制面板按鈕
• 總摯：開啟總電源
• 電壓表：整個機器進線電壓；
• 電源指示燈：顯示整機已通電;
• 電流表：每段溫區一個電流表;
• 溫控：每段溫區一個溫控；
• 調速器：調整輸送帶的速度

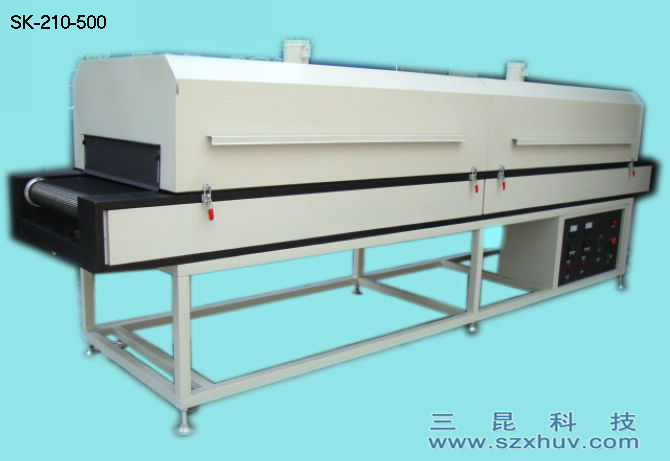

• IR燧道爐整機外觀
• 噴塑電腦白：色澤美觀高檔
• 整機尺寸：3500L*700W*1350H(mm)
• 可選配置，可根據客戶需求定制

型號

外尺寸(長*寬*高）mm

進料區長
mm

出料區長 mm

輸送帶寬
mm

UV燈功率 kw

SK-210-500

3500*700*1350

400

400

500

不銹鋼網帶

鐵氟龍網帶

PCB專用輸送鏈

滾輪傳送式

非標定制輸送系統

風冷

制冷

水冷
